三維石墨烯由于其獨(dú)特的三維結(jié)構(gòu)，優(yōu)異的物理性質(zhì)與潛在應(yīng)用迅速引起廣泛關(guān)注?；瘜W(xué)氣相沉積（CVD）法制備的三維石墨烯由于具有高的比表面積、優(yōu)異的導(dǎo)電性和多孔結(jié)構(gòu)，成為目前石墨烯相關(guān)材料最為熱門(mén)的材料之一。而三維石墨烯的最近報(bào)道都是基于泡沫鎳生長(zhǎng)的三維石墨烯及其復(fù)合物研究，而且泡沫鎳制備的三維石墨烯密度低孔隙率大，限制了其力學(xué)強(qiáng)度及實(shí)際應(yīng)用。因此，發(fā)展簡(jiǎn)單快速的制備高密度三維石墨烯的方法及其應(yīng)用顯得尤為重要。

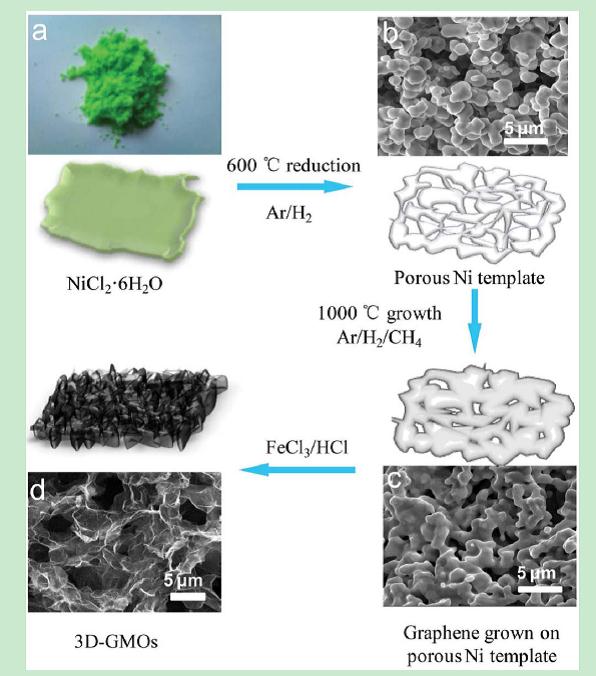

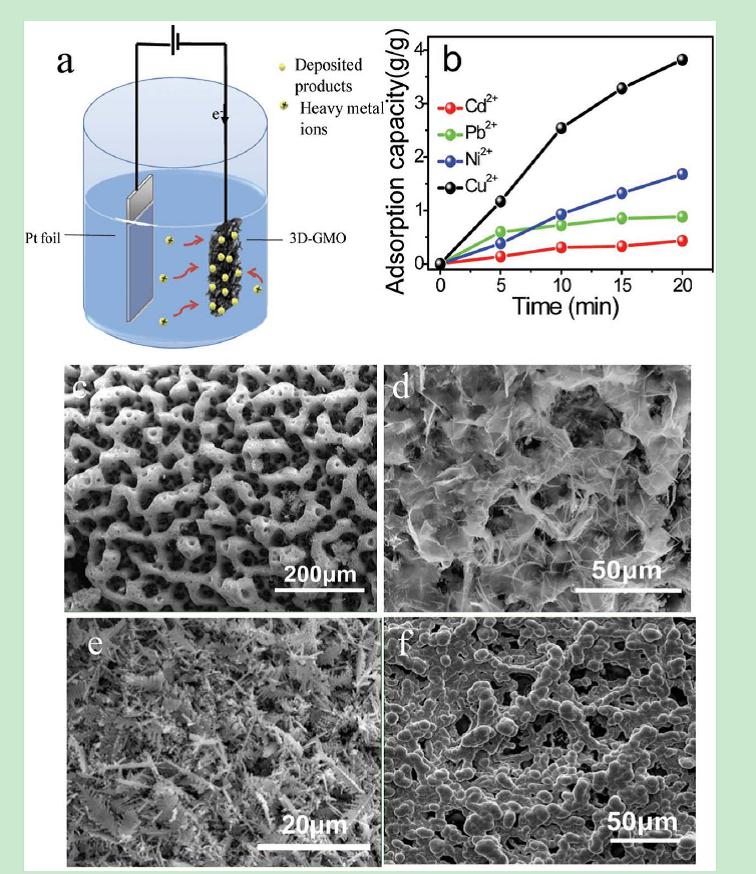

　　蘇州格瑞豐技術(shù)團(tuán)隊(duì)，提出了一種新高密度三維石墨烯的制備路線(xiàn)，以金屬氯化物為催化劑前驅(qū)體，采用化學(xué)氣相沉積方法常壓下簡(jiǎn)單快速實(shí)現(xiàn)了高密度高質(zhì)量三維石墨烯宏觀體（3D-GMOs）的制備，克服了常規(guī)泡沫鎳三維石墨烯孔隙率高，密度低，機(jī)械性能弱等缺點(diǎn)。制備的3D-GMOs導(dǎo)電率高達(dá)~12 S/cm，比表面積為~560 m²/g。利用3D-GMOs為電極對(duì)水溶液中的重金屬離子進(jìn)行快速高容量的電沉積后，對(duì)Cd²⁺，Pb²⁺，Ni²⁺，Cu²⁺的吸附能力分別達(dá)434 mg/g，828 mg/g，1683 mg/g，3820 mg/g。在反向電場(chǎng)作用下，可以快速高效的脫吸附（~1 min，脫吸附效率＞96%），提出了一種新穎的快速的制備高密度3D-GMOs，揭示了3D-GMOs在廢水除去重金屬離子重要的潛在應(yīng)用。并且這種三維宏觀體在儲(chǔ)能，導(dǎo)熱散熱，電磁屏蔽以及一些復(fù)合體系制備方面有著廣泛的應(yīng)用前景。相關(guān)結(jié)果見(jiàn)Scientific Reports 3, 2125（2013）。

【來(lái)源】蘇州格瑞豐納米科技有限公司，Http://www.haoshicai.org.cn
