石墨烯鋅粉涂層防護機理的認識，還存在一些長期困擾問題，比如，片層阻隔和陰極防護，到底哪一個占主導？在防護過程中，兩種防護機制是如何協同作用，是否有優先順序？?jī)煞N防護機制的貢獻是否可以控制？

蘇州格瑞豐(SZGraphene)與中科院蘇州納米所(Sinano)合作，在《涂料工業》2020年12月發表文章，利用電化學測試方法，揭示了石墨烯片層阻隔和陰極防護是如何協同作用，協同過程體現在前期持續長久的片層阻隔主導，過渡到后續穩定長久的陰極防護，以及實現了對兩種貢獻程度的控制[1]。

   傳統環氧富鋅涂層為什么無法實現長效防腐？傳統環氧富鋅涂層是一種兼具物理阻隔和陰極防護的復合涂層，然而，其鋅粉缺少活化，導致其不能提供持久穩定的陰極防護，其鋅鹽產物屏蔽通常起防護的作用，也難以持久。

   為什么高質量薄層石墨烯能幫助實現長效防腐？主要因?yàn)槠渚哂歇?dú)特的原子片層結構，以及優異的導電性能，能夠同時改善環氧鋅粉涂層的物理阻隔和陰極防護性能。相比，碳納米管、傳統片層材料均無法同時改善兩種防護。

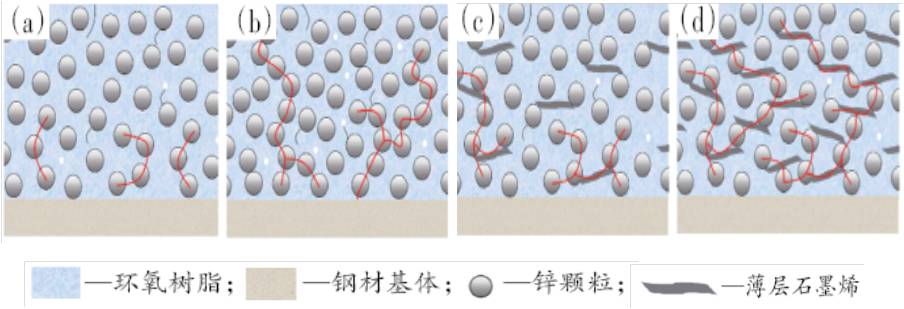

    物理阻隔和陰極防護是如何協同作用的？目前，物理阻隔和陰極防護機制，已經是石墨烯環氧含鋅涂層腐蝕防護的普遍解釋，但是涂層內部協同發揮作用的機理演化過程以及不同機理對于涂層綜合腐蝕防護性能的貢獻比例和控制并不清晰。

實驗材料：

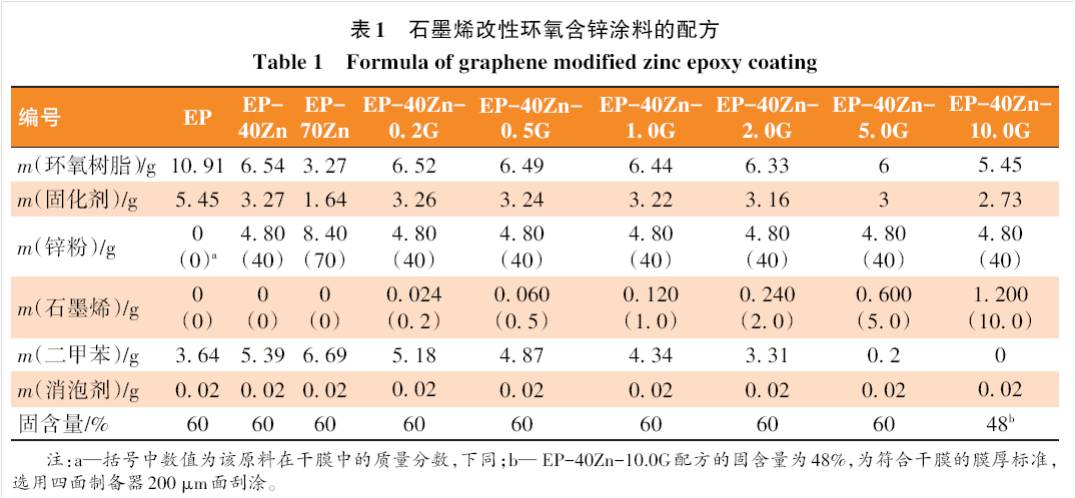

石墨烯溶劑型漿料GRF-FLGOD(固含量10wt%)，蘇州格瑞豐納米科技有限公司；環氧樹脂YD011-X75(固含量75％)、聚酰胺固化劑G-5022X70(固含量70%)：工業級，國都化工(昆山)有限公司；鋅粉WLZn-800：工業級，湖南新威凌金屬新材料科技股份有限公司。

測試與表征：

    涂層形貌：

    將所制得的涂層浸沒在液氮中10 min后取出，在涂層中間部位折斷，將露出的新鮮涂層斷面置于掃描電子顯微鏡(SEM)下觀察。由圖1(a)可見，純環氧樹脂的斷裂韌性較差，涂層內部存在較多微孔、裂紋（如紅色箭頭所示）等缺陷，這些缺陷會顯著削弱涂層對于腐蝕介質的物理屏蔽作用。

    當鋅粉質量分?jǐn)?shù)為70%時，樹脂部分無法實現貫通連接，涂層內部產生了如圖1(c)示的較多微孔缺陷，涂層的屏蔽作用因此難以充分發揮。含鋅涂層EP-40Zn、薄層石墨烯含鋅涂層EP-40Zn-0.5G，對應的斷面形貌相對平整，也未發現明顯的內部缺陷。

圖1. 不同涂層的截面的掃描電鏡對比圖片

   電化學測試：

   采用三電極體系，石墨棒電極為輔助電極，飽和甘汞電極(SCE)為參比電極，工作電極為鋼板試樣(工作面積約為7 cm²)，3. 5%的NaCl溶液作為電解液，利用電化學工作站監測體系實時的開路電壓，待體系平衡時進行交流阻抗譜測試，施加的正弦電壓信號振幅為20 mV，測試的頻率范圍為0. 01~10⁵Hz。

   開路電壓測試分析：

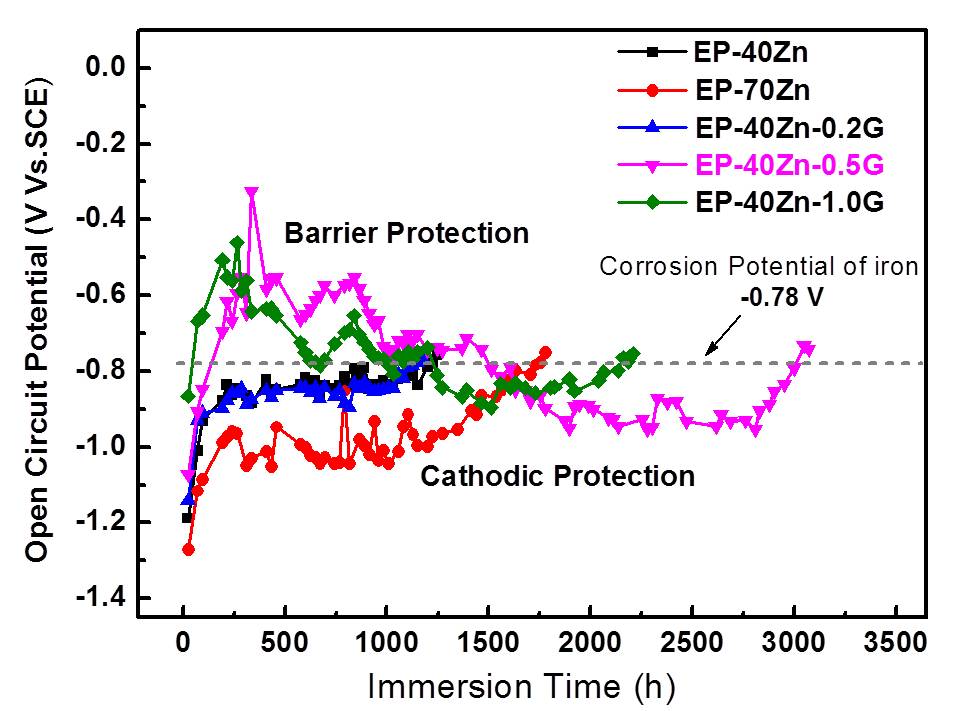

 圖2為不同涂層的開路電壓（OCP）隨腐蝕時間的變化趨勢。其中，金屬鐵失去電子形成Fe²⁺的動力學電極電勢為-0.78 V，本文將其作為評判涂層是否處于陰極防護階段的標準。

圖2不同涂層在加速腐蝕中開路電位(OPV)及腐蝕防護時間變化曲線。其中，OPV 比鐵的腐蝕電位(-0.78 V)更正的為屏蔽保護階段， OPV在其下的區域?yàn)殛帢O保護階段。

    未添加薄層石墨烯(EP-40Zn和EP-70Zn), 及添加極少量石墨烯的(EP-40Zn-0.2G)，三種涂層對腐蝕介質基本不具備物理阻隔能力，腐蝕介質能迅速穿透涂層到達金屬基體表面，涂層主要通過陰極防護機理實現腐蝕防護功能。腐蝕防護時間可達1200h(EP-40Zn和EP-40Zn-0.2G),和1750h(EP-70Zn)。

    添加薄層石墨烯比例適合的涂層(EP-40Zn-0.5G 和(EP-40Zn-1.0G)的OCP在較短時間內移至-0.78 V以上，涂層先進入一段相當長的物理屏蔽期，涂層主要通過物理阻隔機理發揮腐蝕防護功能。

    隨著浸泡時間的進一步增加，EP-40Zn-0.5G 和EP-40Zn-1.0G對應涂層的OCP逐漸降低至-0.78 V以下，此時涂層基本喪失物理阻隔作用，腐蝕介質在基體界面通過涂層內的導電通路與鋅粉發生腐蝕電偶反應，涂層進入陰極防護期。

    添加優化比例的薄層石墨烯涂層，其物理阻隔和陰極保護的持續性都得到很大改善。EP-40Zn-0.5G和EP-40Zn-1.0G的綜合腐蝕防護時間分別為3000h和2136h。

    整個腐蝕防護過程都由物理隔離和陰極防護兩段組成，物理阻隔先主導，然后陰極防護機理主導作用，當前情況下，2種涂層中物理阻隔機理的貢獻占比分別為45%和55%。

   交流阻抗譜圖分析：

    涂層的低頻阻抗模量是評估涂層性能的一個重要指標，低頻阻抗模量越高，說明涂層的阻隔性能越好。一方面，涂層內部的腐蝕介質含量不斷提高，降低了涂層的低頻阻抗模量；另一方面，涂層內生成的腐蝕產物能夠填充涂層中的部分缺陷，提高了涂層的低頻阻抗模量。涂層的低頻阻抗模量是兩種作用的競爭結果。

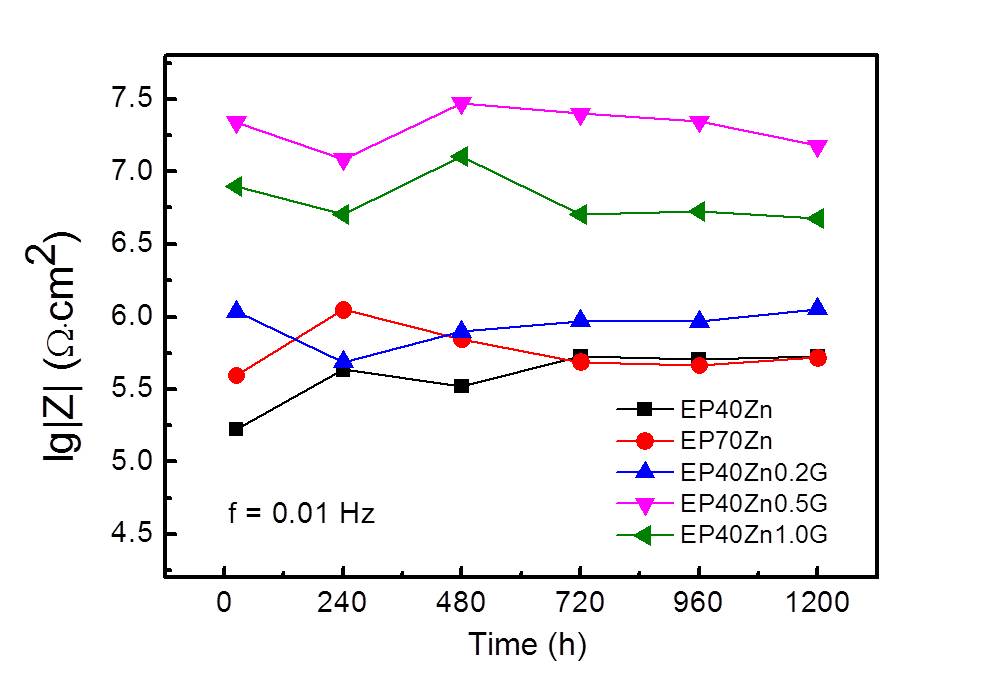

圖3.不同涂層在加速腐蝕驗過程中低頻（0.01 Hz）阻抗值變化曲線

    如圖3所示，含薄層石墨烯的涂層和不含薄層石墨烯涂層的低頻阻抗值變化曲線趨勢不同，含薄層石墨烯的涂層的低頻阻抗值主體高于不含薄層石墨烯的涂層，且變化曲線趨勢大致相同。

   由于不含石墨烯涂層EP-40Zn和EP-70Zn的物理阻隔能力較弱，涂層內部的腐蝕介質短時間內就達到飽和狀態，腐蝕產物的提升作用更顯著，因此240h對應的低頻阻抗模量略有提升。

     引入了一定量的石墨烯的涂層EP-40Zn-0. 5G和EP-40Zn-1.0G，顯著延長了腐蝕介質擴散輸運的路徑，因此對應的低頻阻抗模量較前3個試樣提升了10~30倍，涂層的阻隔性能得到明顯提升。腐蝕介質需要更長的時間才能完全滲透涂層，因此240h時對應的低頻阻抗模量也有明顯降低。

    隨著浸泡時間的進一步增加，更多的鋅粉與腐蝕介質產生反應，腐蝕產物的提升作用強于腐蝕介質的降低作用，因此480h對應的低頻阻抗模量又重新提升到初始狀態。相較于其余4種試樣，EP-40Zn-0. 5G的低頻阻抗模量在浸泡1200h后仍未有較明顯的衰減，一直保持在3. 2×10⁷ Ω?cm²以上。

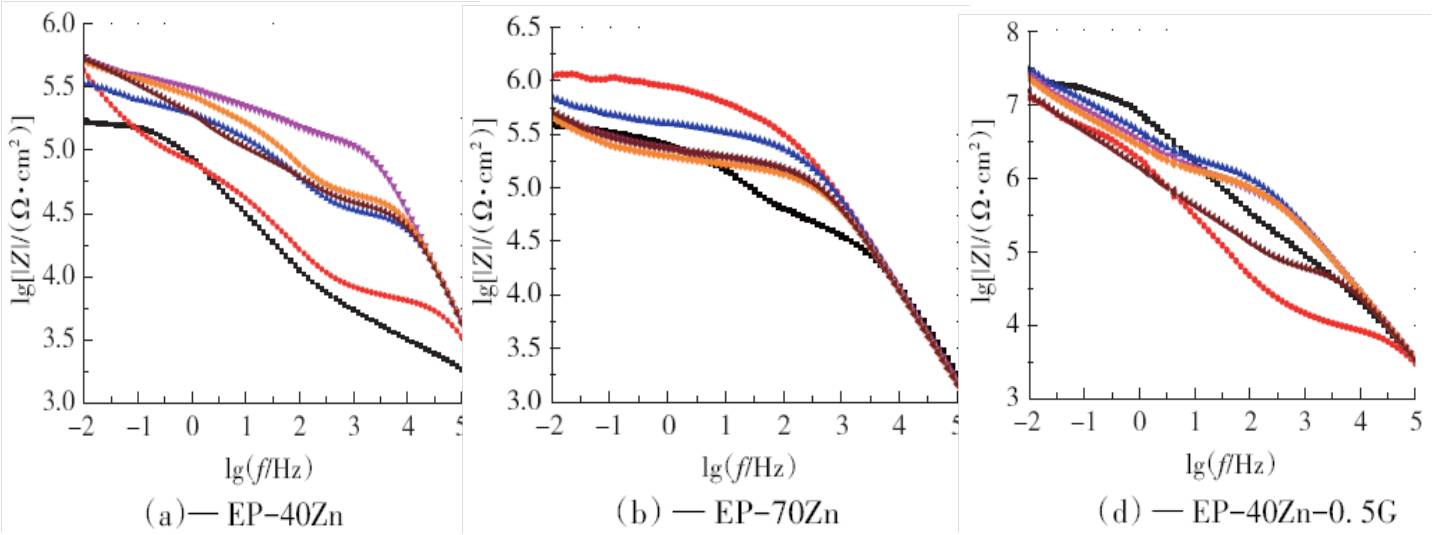

圖4 不同復合環氧涂層在不同時間的阻抗-頻率Bode圖

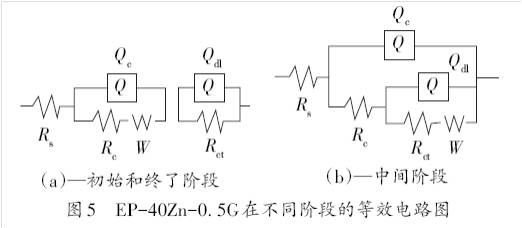

等效電路分析：

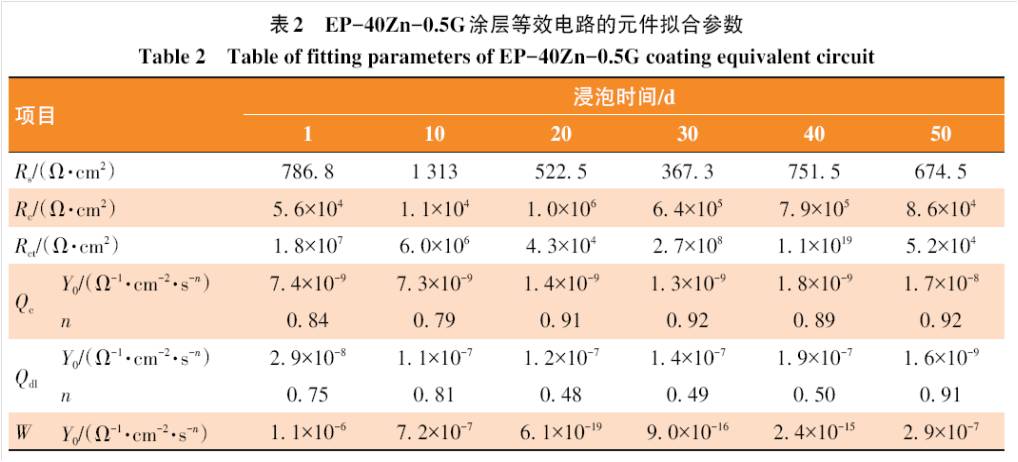

由表2可知，在涂層的物理阻隔期（480-960h），界面雙電層電容對應的等相位角元件對應的指數均近似等于0.5，與一個Warburg阻抗相似。同時，界面電荷傳遞電阻由10⁴ Ω·cm2顯著提高到10¹⁹ Ω·cm2，電極反應受限于腐蝕介質在涂層內的傳質過程。這些結果進一步證明了高質量薄層石墨烯能夠憑借自身優異的物理屏蔽特性顯著提升涂層的物理阻隔性能。

總結：

1. 添加優化比例的薄層石墨烯的涂層具有優異腐蝕防護的原因，在于其能同時能提供穩定持久的物理阻隔和陰極防護功能。協同作用超過了單一的主導作用。

2.  物理阻隔和陰極防護，表現出來主導的先后次序，前期優異長久的片層阻隔主導，過渡到后續穩定長久的陰極防護。

3. 通過優化石墨烯添加量、優化配方工藝，物理阻隔和陰極防護貢獻的比例可以控制。

4. 對于環氧含鋅涂層，存在一個最佳的石墨烯和鋅粉比例，最大限度地發揮物理阻隔和陰極保護效應，獲得最長的腐蝕防護壽命。

5.  即使少量鋅粉，也可以通過添加適量石墨烯活化鋅粉和增強物理阻隔，也能實現穩定持久的腐蝕防護。

參考文獻：

    1.  張迎飛，李奇，危春陽，劉立偉，高質量薄層石墨烯改性環氧含鋅涂層的腐蝕防護機理研究，涂料工業，50(12), 38-45，2020.
