薄層石墨烯具有超強界面粘結力，涂料耐磨、抗開裂、增強增韌、附著力多功能廣譜增強劑。
石墨烯超強界面粘結力：
石墨烯(Graphene)，僅有一個原子層，所有的原子均暴露在表面上，片層柔軟可彎曲，當石墨烯與其他材料表面接觸時，界面相互作用主導了其他作用力，表現出超強的界面粘結力(Interfacial adhesion)。石墨烯貼到二氧化硅襯底，測得的粘結力高達0.45 J/m2 (~7.0 meV/atom)[1]。

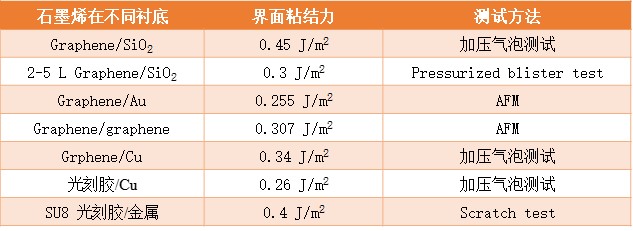

表1.石墨烯與襯底的界面粘結力
這個值比表面微機械的吸附力高出4個數量級[2]，甚至接近或高于普通光刻膠和金屬襯底之間的界面粘結力[3]。更直觀的理解，用普通的超聲清洗也難以將石墨烯從硅襯底上剝離下來。
薄層石墨烯具有更強界面粘結力:
根據理論計算和實驗測試[4-6]，不同層數的石墨烯的界面粘結力不同，且隨著石墨烯的層數增加，界面粘結力逐漸減小。直觀可以理解厚度增加，片層的柔軟性降低，影響兩個表面的接觸,界面距離變大，界面粘結力降低。理論上被歸結為隨著層數增加，體系的van de Waals相互作用能，以及彈性應變能減少。圖1為根據理論計算給出的隨層數變化的界面粘結力。實驗上，單層石墨烯與硅襯底粘結力0.45 J/m2，2-5層石墨烯逐步降低到~0.34-0.30 J/m2。實驗測試將在本文末介紹。

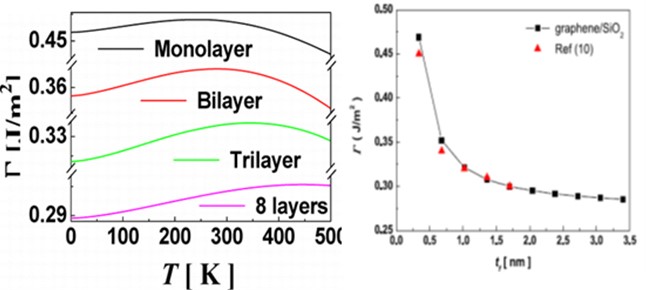

圖1. 理論和實驗測試的不同厚度石墨烯-SiO2襯底之間的界面粘結力，薄層石墨烯具有更強的界面粘結力。
界面粘結力來源：

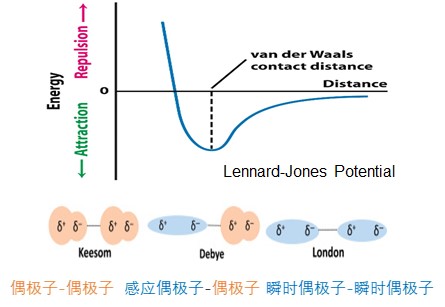

界面粘結力，來自于van de Waals吸引作用，該作用源于偶極子之間（Keesom）、偶極子-感應偶極子(Debye)、瞬間偶極子間(London)的靜電相互作用。如圖2描述該相互作用的Lennard-Jones勢能，在勢能最低點，van de Waals接觸距離，吸引力和排斥力達到平衡。石墨中的兩層石墨烯之間的van de Waals相互作用能為2.74 J/m2 (42.6meV/atom)，這是不破壞面內結構，剝離制造高質量石墨烯所要克服的能量。兩個分離后的石墨烯片層接觸后的界面粘結力0.307 J/m2，這是石墨烯團聚和回疊后難以分散的原因。
界面粘結力強化涂料漆膜力學性能：
這個強的界面粘結力，與石墨烯在防腐涂料中的很多真實應用，尤其力學性能緊密相關，比如潤濕、兼容、分散，壓力傳遞、載荷轉移，以及抗裂紋擴展，增加裂紋路徑增加。相反，對于沒有良好的界面粘結力的填料，在聚合物中就相當于一個空的缺陷。高質量薄層石墨烯可作為涂料下列多功能增強劑。
u 耐磨
u 抗開裂
u 增強增韌
u 附著力增強

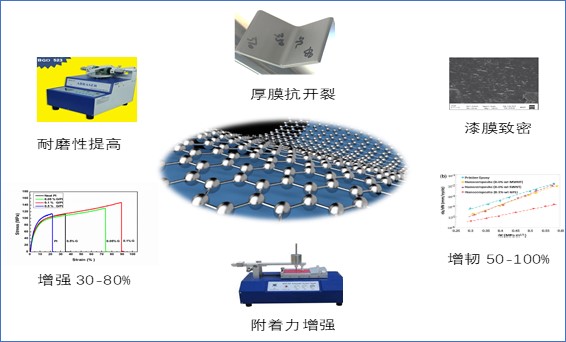

圖3. 石墨烯的界面粘結力強化涂料漆膜的抗開裂、增強增韌、附著力，以及耐磨性等力學性能。
對于防腐涂料應用，由于石墨烯強的界面粘結力，少量添加石墨烯，能夠使石墨烯與環氧等樹脂、填料之間形成致密和良好分散,有助于配方工藝的優化，和防腐性能、力學性能的提升。下面將從漆膜抗開裂、漆膜致密性等方面給出一些說明。
薄層石墨烯解決漆膜抗開裂：
在實際防腐涂料應用體系中，漆膜抗開裂仍然是在很多涂料體系中面臨的問題，如無機富鋅底漆膜厚超過150μm后容易開裂，如有機環氧富鋅底漆、冷噴鋅漆、無溶劑環氧漆、環氧防銹漆等等膜厚過厚或受到彎曲應力等也容易造成開裂。

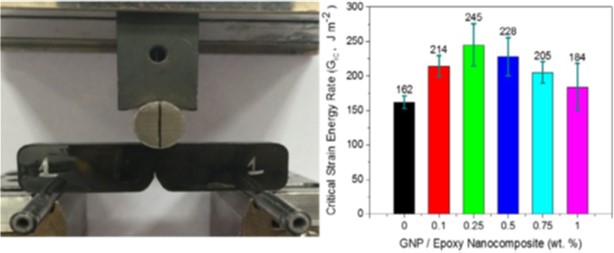

斷裂韌性（Fracture toughness）是表征材料阻止裂紋擴展的能力，可用臨界應變能釋放率GIC表示材料的韌性好壞的一個定量指標。在環氧樹脂中少量加入石墨烯0.1-0.3wt%，能夠把環氧斷裂韌性增加50-100%。這些增加與石墨烯片層結構，高比表面積，石墨烯-環氧界面粘結力貢獻大，它們之間van de Waals相互作用能夠有效的促進聚合物基體到石墨烯填料的壓力傳遞和荷載轉移，并在環氧體系中形成一個個石墨烯孤島，有效抑制斷裂增長[8-9]。

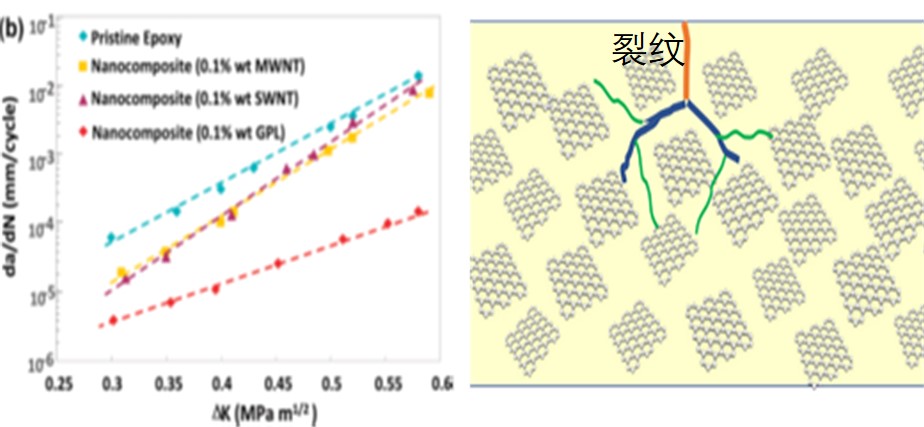

圖5.石墨烯抑制裂紋擴展，幾種材料裂紋擴展數率對比(左圖)。增韌抗開裂“石墨烯孤島”機理，漆膜中形成均勻分散的孤島，延長裂紋路徑，阻礙裂紋蔓延(右圖)。
石墨烯改善涂料分散和漆膜致密性：
防腐涂料的漆膜致密性差和成膜后的針孔、暗孔等缺陷，會影響涂料綜合性能，樹脂的致密性和填料的二次團聚是導致這些成膜缺陷常見原因。少量石墨烯的添加，石墨烯與樹脂、石墨烯與填料之間緊密界面粘結力，為提高漆膜致密性提供簡單解決方法。這種對分散和致密性的改善，已經能在防腐涂料的性能提升中體現出來，如漆膜對防腐性能、襯底的附著力改善等等。
石墨烯加入純環氧樹脂，提高漆膜致密性。圖6為環氧樹脂和加入0.8wt%石墨烯的環氧樹脂截面SEM測試的微觀結構對比圖片。明顯可見，純環氧樹脂斷面形貌結構無序，而且存在大的孔隙。少量石墨烯的添加，為樹脂分子的組裝過程提供了一個具有界面粘附力的二維模板，使樹脂固化后形成分散均勻、更致密有序的結構[10]。
圖6. 純環氧樹脂（左圖）和加入0.8wt%石墨烯的環氧樹脂截面SEM對比圖片[10]。
為判斷加入石墨烯對無機填料的分散對比情況，把無機填料和加入少量石墨烯的無機填料，用有機溶劑同樣分散、烘干、制樣后的粉體微觀結構SEM對比測試圖片。圖7可以看出，純無機填料出現二次團聚，并由于尺寸不均勻出現不致密結構分布。相反，添加0.5wt%石墨烯的復合無機填料，很明顯分散更均勻，更致密。

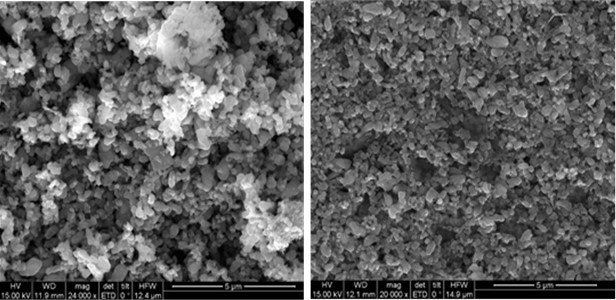

圖7.純的無機填料的SEM圖片，無機填料之間出現明顯二次團聚(左圖)。右圖為添加0.5wt%石墨烯的無機復合填料，分散更均勻，更致密。
石墨烯界面粘結力實驗測試：
石墨烯/SiO2襯底之間的界面粘結力可以直接通過加壓氣泡方法(Pressurized blister test)測試出來[1]。在二氧化硅襯底刻蝕氣體微腔，覆蓋石墨烯后，用氣壓使石墨烯從襯底上鼓起剝離，測試變形，計算得出界面粘結力?？筛鶕?jù)下面公式。

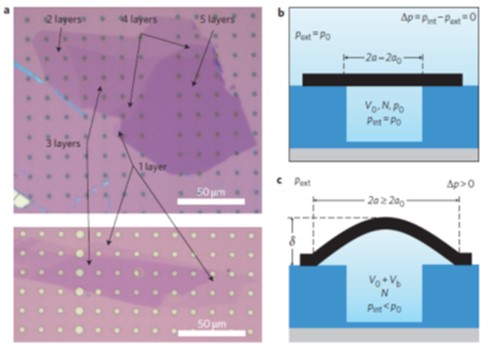

圖8.加壓氣泡方法(Pressurized blister test)測試石墨烯界面粘結力。

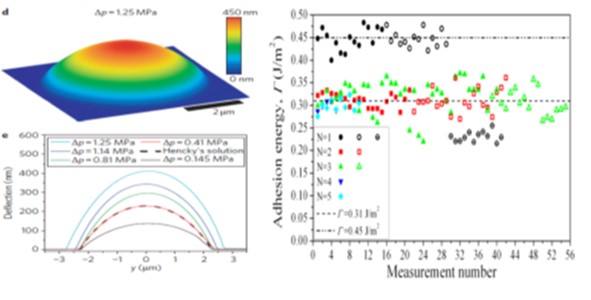

圖9.加壓氣泡方法測試石墨烯界面粘結力0.45 J/m2，2-5層石墨烯逐步降低到~0.34-0.30 J/m2。
總結：
薄層石墨烯由于原子層厚度，具有較強的界面粘結力，這個強的界面粘結力，雖重要但經常容易被忽視，與石墨烯在防腐涂料中分散、潤濕、配方等工藝相關，與壓力傳遞、載荷轉移、斷裂韌性等力學性能緊密相關，少量高質量薄層石墨烯添加，對于防腐涂料漆膜的耐磨、增強增韌、抗開裂、附著力增強等均能發揮重要提升作用。
參考文獻：
1. S. Koenig, N.Boddeti, M. Dunn et al., Ultrastrong adhesion of graphene membranes, NatureNanotech 6, 543–546 (2011).
2. F. W. Delrio, etal., The role of van der Waals forces in adhesion of micromachined surfaces, NatureMater. 4, 629–634 (2005).
3. Z. Cao,P. Wang, W. Gao, L. Tao, A blister test for interfacial adhesion of large-scale transferred graphene, Carbon69, 390-400 (2014).
4. Y. He, W. Chen,W. Yu, et al., Anomalous interface adhesion of graphenemembranes. Sci Rep 3, 2660 (2013).
5. Y. He, W. Yu and G.Ouyang, Interface Adhesion Properties of Graphene Membranes: Thickness andTemperature Effect, Journal of Physical Chemistry C 119, 5420(2015).
6. Z. Lu, & M. L. Dunn,van der Waals adhesion of graphene membranes, J. Appl. Phys. 107,044301 (2010).
7. C. Lee, et al.,Measurement of the elastic properties and intrinsic strength of monolayergraphene. Science 321, 385–388 (2008).
8. M.A. Rafiee, J. Rafiee, Z. Wang, H. Song, Z. Yu, and N. Koratkar, EnhancedMechanical Properties of Nanocomposites at Low Graphene Content, ACS Nano 3,3884 (2009).
9. N. Domun, H.Hadavinia, T. Zhang, G. Liaghat, S. Vahid, C. Spacie, K. R. Paton & T. Sainsbury,Improving the fracture toughness properties of epoxy using graphenenanoplatelets at low filler content, Nanocomposites 3, 85 (2017).
10. 陳中華, 李青, 何暢, 石墨烯漿料改性水性環氧富鋅涂料的性能, 電鍍與涂飾, 037, 823 (2018).
