高質量石墨烯，涂料的廣譜防腐增強的片層阻隔劑，機制在于其對原子、分子具有不可滲透性。

    高質量薄層石墨烯材料，對所有原子、分子都具有不可滲透性（Impermeability）。在實現均勻分散后，幾乎在所有的涂料中都能起到防腐、防水增強性能，可以作為一款廣譜的防腐、防水性能增強添加劑,為開發具有優異性能的涂料提供了重要價值。

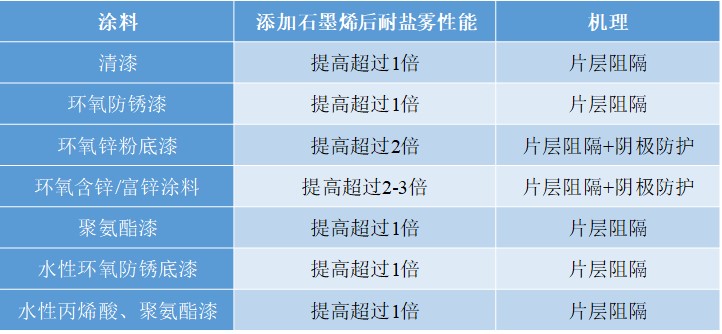

 表1.高質量石墨烯作為廣譜的涂料防腐增強劑

        高質量石墨烯的不可滲透性，在于其具有完美的晶化質量，無拓?fù)淙毕?、原子空位、孔洞缺陷，能夠阻止所有造成腐蝕的腐蝕介質、非腐蝕介質的透過。下面，從幾何結構、力學參數、能量計算，以及基礎實驗角度，介紹高質量石墨烯的不可透過性。

       石墨烯是碳原子以sp2雜化組成的蜂窩狀二維碳原子層[1-2]。碳原子的1個s軌道和2個p軌道sp2雜化，一個碳原子與近鄰三個碳原子以0.142nm鍵長形成共價的s鍵，從而構成強度高的六邊形蜂窩網絡結構。該結構已經能夠被現代的原子分辨的顯微手段直接表征測試。單層石墨烯超薄的結構，原子力顯微鏡（AFM）測定的層間厚度為~0.34nm。一個碳的六元環包含2個碳原子，其面密度為0.77mg/m²,即1g石墨烯可以覆蓋上千平方米的面積，可以少量添加，實現有效屏蔽。下圖給出一些單層石墨烯的結構參數和示意圖。 少量石墨烯高效屏蔽：

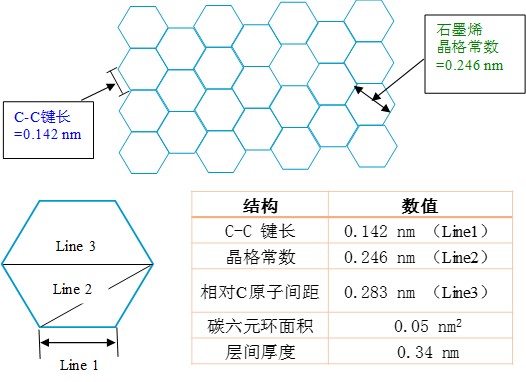

 圖1. 石墨烯幾何結構及結構參數

石墨烯的不可滲透結構：

        原子的范德華 (van deWaals,vdW) 半徑是指當分子中兩個相鄰但不成鍵的原子靠近至一定距離時，可設想原子本身的推斥力范圍為一剛性球體，這一球體的半徑稱為范德華半徑r_vdW。

考慮碳原子的vdW半徑，下圖給出，石墨烯每個蜂窩形碳原子環中心可供滲透的直徑尺寸僅為0.064 nm，均小于下表中的原子、分子的直徑。這解釋了實驗中，幾乎所有氣體原子、分子均透不過完美的石墨烯薄膜。下圖給出考慮vdW半徑的碳六邊形蜂窩狀結構，和一些原子、分子的直徑尺寸。

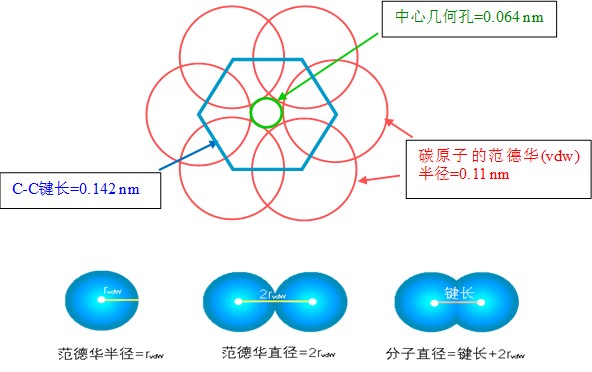

圖2. 石墨烯每個蜂窩形碳原子環中心可供滲透的孔徑尺寸僅為0.064 nm

石墨烯力學輔助屏蔽：

      僅為一個原子層的石墨烯，即使在3個大氣壓作用下對氣體分子仍具有優異的不滲透性，主要在于優異的力學性能和獨特的幾何結構。通過sp2雜化，每個碳原子與周圍近鄰3個碳原子形成3個強C-C的s鍵，C-C鍵能高達4.9 eV（1 eV= 96.4853?KJ/mol）, 石墨烯斷裂強度43 N/m，內在強度 130 GPa,楊氏模量高達1 TPa[3]。如此高的鍵能、和力學強度，使其他原子、分子通過打開C-C鍵，穿過石墨烯薄膜需要克服很高能量勢壘。另外，優異力學性能，為涂料的漆膜韌性、致密性、耐磨性提供優勢。

從能量角度估算石墨烯不可滲透性：

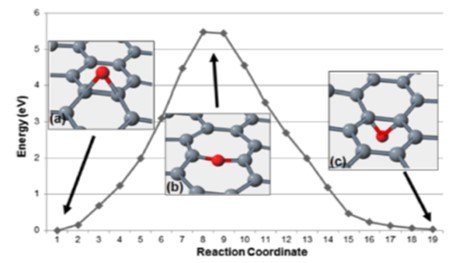

       從理論上，用密度泛函理論（DFT）計算表明，單層無缺陷石墨烯對原子和分子的滲透構成了非常高的能壘，對于氦、氧原子穿過石墨烯的能壘高達11 eV 和5.6 eV[4-5]。

       按照隧道能壘V=8eV，根據隧道透射幾率公式，可以估算出在室溫下(E=25 meV），P~10^-335,找到一個足以穿透任何現實尺寸的無缺陷膜的原子，所花費的時間將比宇宙的壽命長,即幾乎完全無法透過[6]。

 實驗證實石墨烯不可透過性：

       實驗上，在氧化硅晶圓上蝕刻的微米級孔，用石墨烯密封這些孔，形成微容器，加壓氣體（例如，氦氣），使用原子力顯微鏡（AFM）監測了石墨烯薄膜的高度隨加壓時間的變化，實現了極高的靈敏度透過率（幾個原子/小時）測試[7-8]。結果表明，無缺陷石墨烯對氦原子，及其他氣體（氖氣，氮?dú)?，氧氣，氬氣，氪氣和氙氣）均是不可滲透。實驗者發現一個有趣情形，氫氣出現滲透單層無缺陷石墨烯，猜測原因歸結于石墨烯面上的褶皺對分子氫可能的催化分解作用。同時發現雙層石墨烯可以阻隔氫氣。

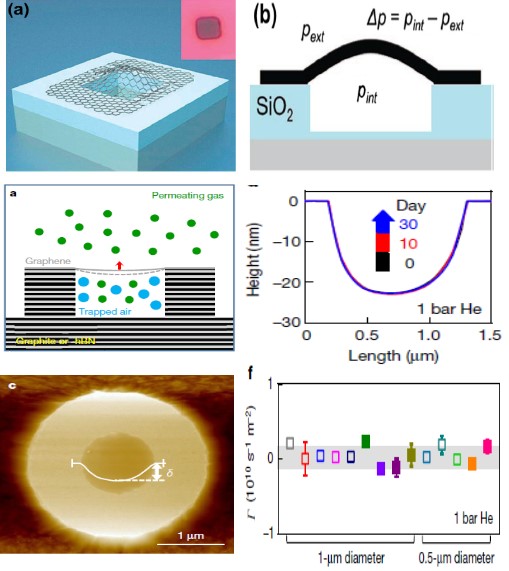

 圖4. 石墨烯不可滲透性的實驗證實[7-8]。

  有缺陷石墨烯的無效屏蔽：

       造成透過性破壞的石墨烯的缺陷主要有碳原子空位缺陷，其他原子的摻雜，以及結構孔洞缺陷等，這些缺陷在還原氧化石墨烯（rGO）、摻雜石墨烯，以及官能團改性石墨烯中廣泛存在，主要是在氧化、摻雜、還原等制備過程中造成的[9]。

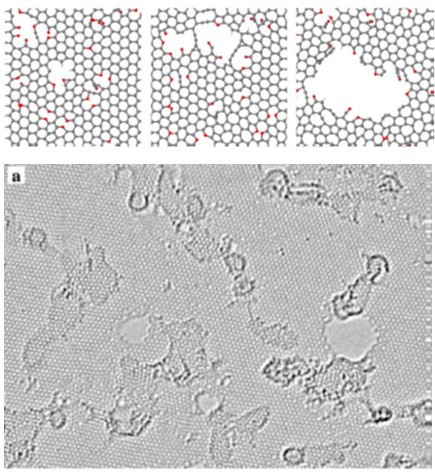

圖5. 石墨烯空位、孔洞缺陷示意圖（上），具有孔洞缺陷的還原氧化石墨烯（rGO）的透射電鏡(TEM)圖片（下）

       通過在石墨烯納米微容器氣球中產生單個原子級缺陷，導致了它們相對快速的放氣/充氣，證實了缺陷對不可滲透性的破壞。實驗已經證實了有缺陷的石墨烯可以通過氧氣O₂和水分子H₂O等等[10]。

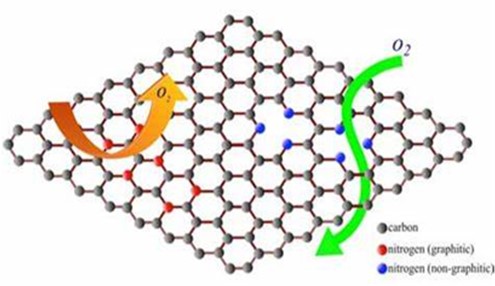

圖6. 有缺陷的N摻雜的石墨烯可以透過氧氣O₂和水分子H₂O示意圖[10]。

 總結：

       高質量石墨烯在涂料中具有優異的片層阻隔性能，在于其具有獨特的二維原子層結構，完美無缺陷的石墨烯具有優異的六元環蜂窩狀結構、強的力學性能、以及高阻礙滲透的能量勢壘，對所有原子、分子、腐蝕介質等具有完全不可滲透性。然而，具有缺陷的石墨烯將損失不可滲透性能。

參考文獻：

1. K. Novoselov, A. Geim, etal., Electric fieldeffect in atomically thin carbon films, Science 306,666(2004).

2. A.K. Geim, K.S.Novoselov, The rise ofgraphene, Nat. Mater. 6,183(2007).

3. C. Lee, X. Wei, J. W. Kysar, etal.,Measurement of the Elastic Properties and Intrinsic Strength of Monolayer Graphene, Science 321,385 (2008).

4. L. Tsetseris, et al., Graphene: An impermeableor selectively permeable membrane for atomic species? Carbon 67,58-63(2014).

5.  M. Miao, M.B.Nardelli, Q.Wang, & Y. Liu, First principles study of the permeability ofgraphene to hydrogen atoms. Phys. Chem. Chem. Phys. 15,16132 (2013).

6. V. Berry, Impermeability of graphene and itsapplications. Carbon62, 1–10 (2013).

7.  J. S. Bunch,et al., Impermeable atomic membranesfrom graphene sheets. Nano Lett.8,2458 (2008).

8. P. Z. Sun, Q. Yang, W. J. Kuang, et al., Limits on gas impermeabilityof graphene. Nature 579, 229(2020).

9. J. C. Meyer, R. S. Sundaram, A. Chuvilin, etal.， Atomic Structure of Reduced GrapheneOxide. Nano Letters10,1144 (2010).

10. S. S. K. Mallineni, D. W. Boukhvalov, et al. Influenceof dopants on the impermeability of graphene. Nanoscale 9,6145 (2017).
